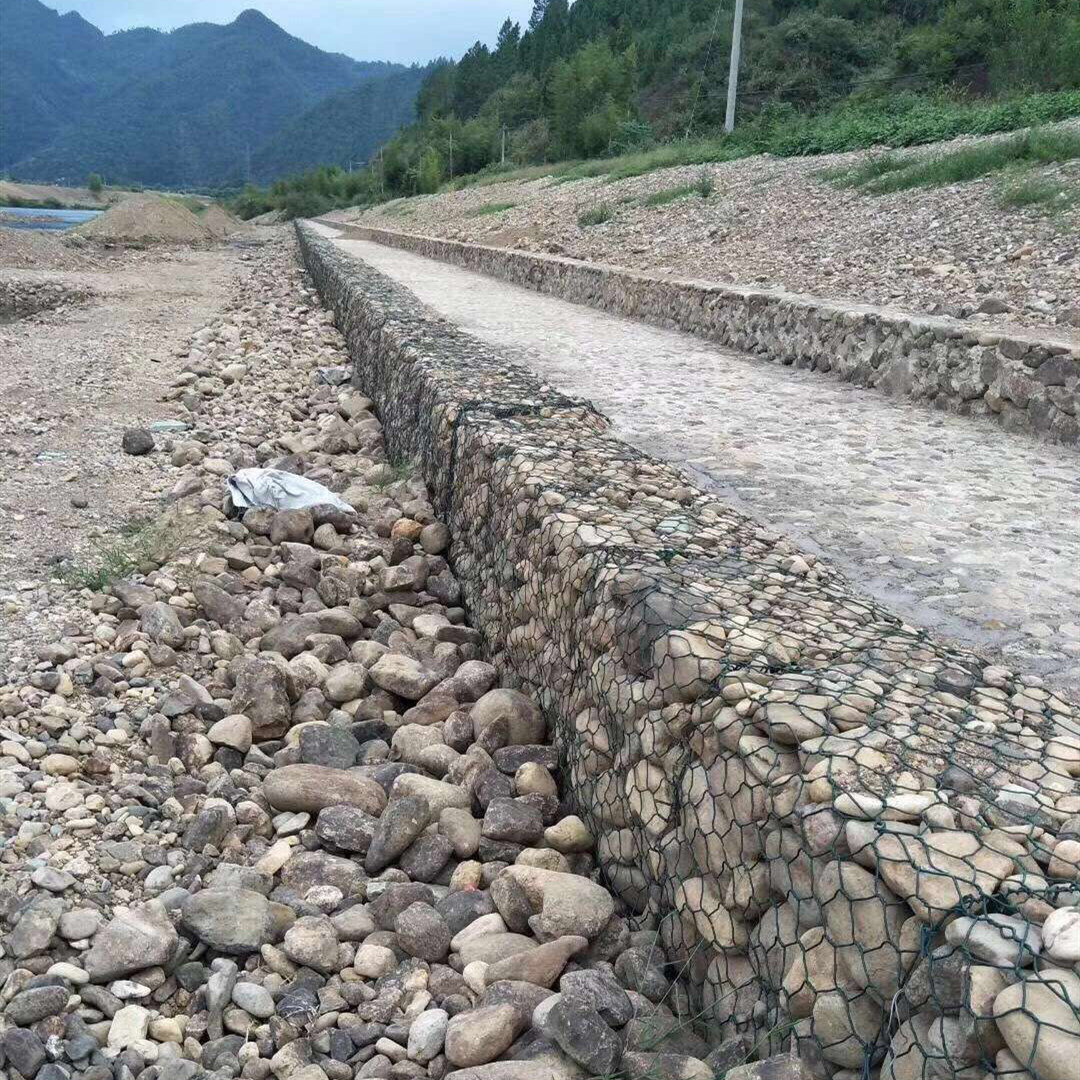

格賓擋墻護腳施工
時間:2020-4-23 11:40:00
格賓擋墻護腳施工
A、格賓擋墻護腳施工一般規定
（1）
格賓擋墻的基底及其密實度，基礎網箱入土深度和輪廓線長度及寬度，均應符合設計要求。
（2）現場如遇較差的地基土質時，應另作地基處理，處理后的地基承載力須符合設計要求。
（3）鋪設透水土工織物或反濾層施工，應符合設計要求、以及SL260-98標準6.7條的規定。
（4）
格賓網箱砌體應符合下列要求：①網箱組砌體平面位置須符合設計圖紙要求；②網箱層與層間砌體應縱橫交錯，上下聯結，嚴禁出現“通縫”；③每層網箱組均應適當放置“丁”字箱體；④砌體外露面應平整美觀。
（5）格賓擋墻坡后填料應符合設計要求，墻后還土宜分層夯實，每層還土厚度宜控制在20cm左右。
B、組裝格賓擋墻箱籠
（1）間隔網與網身應成90°相交，經綁扎形成長方形網箱組或網箱。
（2）綁扎線須是與網線同材質的鋼絲。
（3）每一道綁扎須是雙股線并絞緊。
（4）構成網箱組或網箱的各種網片交接處綁扎道數應符合以下要求：①間隔網與網身的四處交角各綁扎一道；②間隔網與網身交接處每間隔25cm綁扎一道；③間隔網與網身間的相鄰框線，須采用組合線聯結，即用綁扎線一孔繞一圈接一孔繞二圈呈螺旋狀穿孔絞繞聯結。
（5）網箱組間連接綁扎，應符合下列要求：①相鄰網箱組的上下四角各綁扎一道；②相鄰網箱組的上下框線或折線，須每間隔25cm綁扎一道；③相鄰網箱組的網片結合面則每平方米綁扎2處；④在綁扎相鄰邊框線下角一道時，如下方有網箱組，須將下方網箱一并綁扎，以求連成一體。
（6）外露部位的網片，應在每次箱內填石1/3高后設置拉筋線，呈八字形向內拉緊固定。

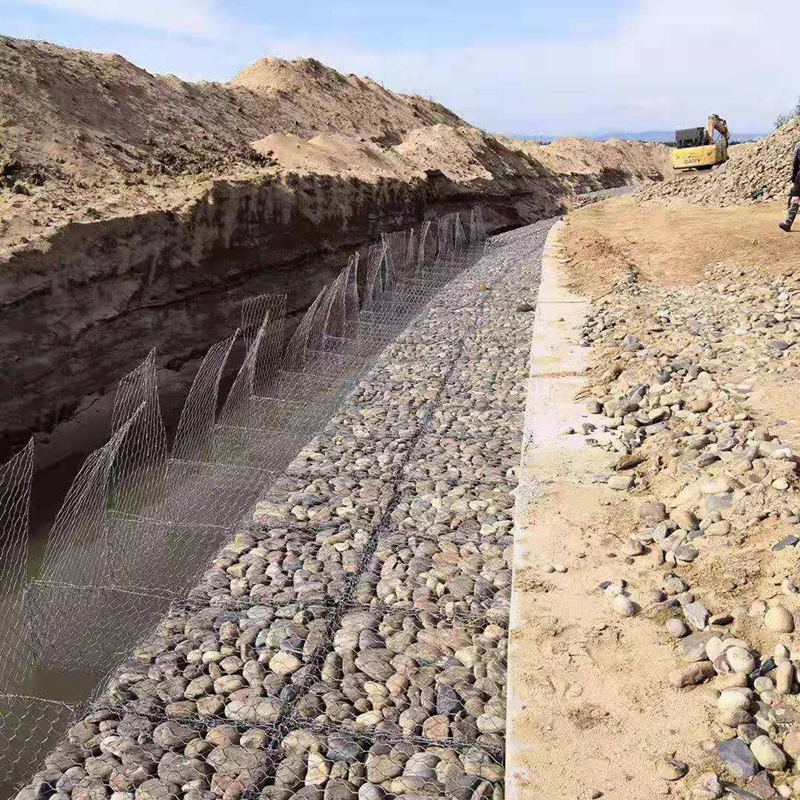

C、格賓擋墻填充料施工
（1）格賓網箱內填充料的規格質量，須符合設計要求。
（2）須同時均勻地向同層的各箱格內投料，嚴禁將單格網箱一次性投滿。
（3）填料施工中，應控制每層投料厚度在30cm以下，一般一米高網箱分四層投料為宜。
（4）頂面填充石料宜適當高出網箱，且須密實，空隙處宜以小碎石填塞。
（5）填充材料容重應達1.70噸/立方米
（6）外露的填充石料，表面應以人工或機械砌壘整平，石料間應相互搭接。
D、格賓擋墻網箱封蓋施工
（1）封蓋須在頂部石料砌壘平整的基礎上進行。
（2）須先使用封蓋夾固定每端相鄰結點后，再加以綁扎。
（3）封蓋與網箱邊框相交線，應每相隔25cm綁扎一道。
（4）每層格賓網箱的施工步驟按2~4條進行。
（5）在一層網箱施工完成后，宜將墻后填料及時填至與網箱相平，再碟砌上一層網箱。
（6）用作拋石籠的格賓網箱或網箱組，制作程序應按2~4條進行。
E、格賓擋墻箱施工質量控制
（1）檢驗基礎土質、基坑尺寸、高程、位置是否符合設計要求。
（2）需地基處理的，檢查地基承載力是否滿足要求。
（3）檢查網箱組拼裝工藝、拼裝程序是否符合規定要求。
（4）抽查網箱組幾何尺寸是否符合下列要求：
①高度（H）允許偏差：±5%；
②寬度（B）允許偏差：±3%；
③長度（L）允許偏差：±3%。
（5）檢查填充石料施工工藝、程序是否符合規定要求。
（6）抽查擋墻面平整度是否符合允許偏差≤5cm的要求。
（7）檢驗擋墻垂直度是否滿足傾斜度≤0.5%的要求。
（8）檢查墻后還土施工工藝是否符合規定要求。
（9）每100m左右長墻身劃分為一個單元工程。
